土黃色PPH視鏡管式油液液位減壓型DN25-200塑料PPH視鏡流量指示器
產地：中國浙江
品牌名稱：KXPV
工藝：鍛造
連接方式：法蘭
形狀：減徑
材質：PPH
顏色：土黃色
頭部代碼：六角
產品名稱：視鏡
尺寸：DN25-200
交貨時間：7 天
最小起訂量：1 件
供應能力：10000 件/月
| 零件材質表 |

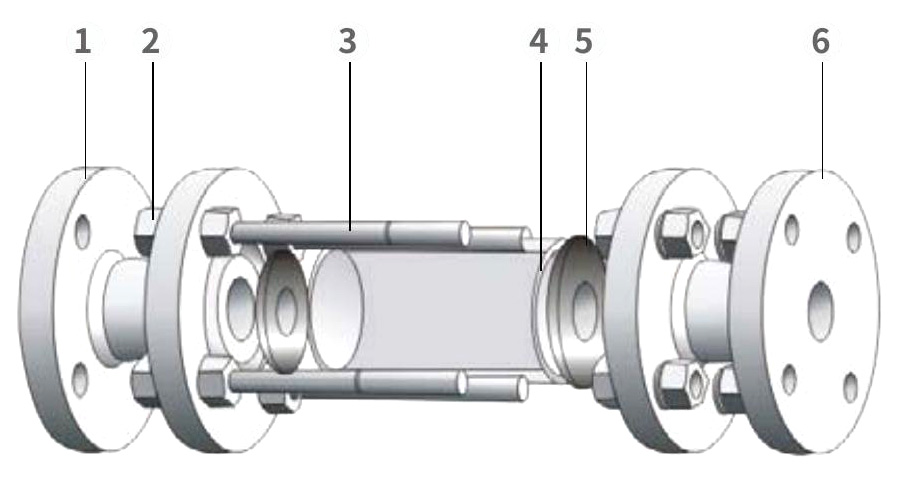

視鏡裝配明細圖
|
件號 |
名稱 |
材質 |
|
1 |
底座 |
FRPP,PVDF,CPVC,UPVC,PPH |
|
2 |
六角螺母 |
鋼 |
|
3 |
雙頭螺柱 |
鋼 |
|
4 |
玻璃 |
玻璃 |
|
5 |
墊圈 |
EPDM,FPM |
|
6 |
底座 |
FRPP,PVDF,CPVC,UPVC,PPH |

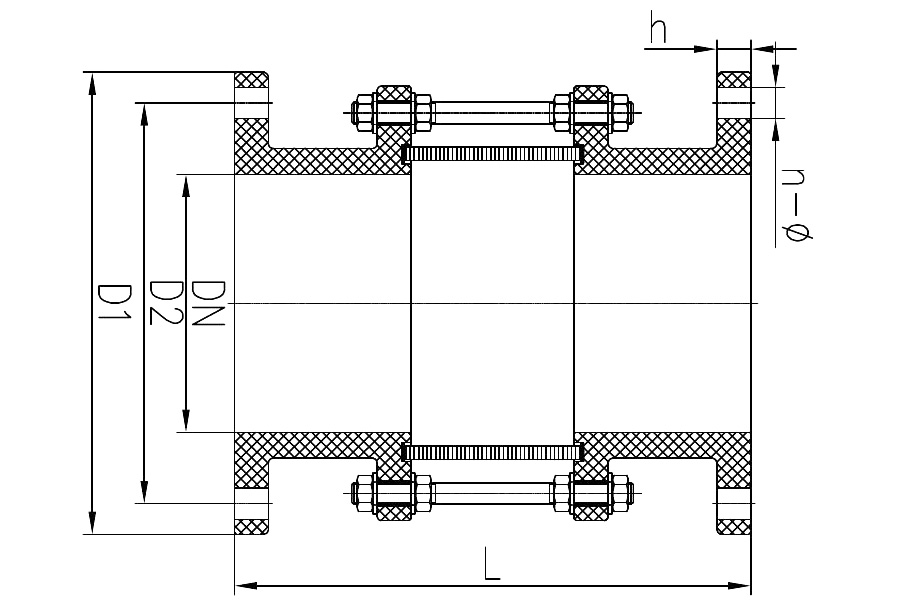

| 外形尺寸表 |
|
公稱直徑DN (mm) |
D1 |
D2 |
L |
h |
n-Φ |
||||
|
GB |
JIS |
ANSI |
GB |
JIS |
ANSI |
||||
|
25(1/2") |
115 |
85 |
100 |
3.13 |
238 |
15 |
4-Φ14 |
4-Φ19 |
4-Φ16 |
|
32 (11/4") |
150 |
100 |
100 |
3.45 |
230 |
16 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
40 (11/2") |
150 |
110 |
105 |
3.88 |
230 |
16 |
4-Φ18 |
4-Φ19 |
4-Φ16 |
|
50 (2") |
165 |
125 |
120 |
4.74 |
233 |
17 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
65 (21/2") |
195 |
145 |
140 |
5.49 |
277 |
20 |
4-Φ18 |
4-Φ19 |
4-Φ19 |
|
80 (3") |
195 |
160 |
150 |
6 |
277 |
20 |
8-Φ18 |
4-Φ19 |
4-Φ19 |
|
100 (4") |
215 |
180 |
175 |
7.5 |
310 |
21 |
8-Φ18 |
8-Φ19 |
8-Φ19 |
|
125 (5") |
250 |
210 |
210 |
8.5 |
350 |
26 |
8-Φ18 |
8-Φ23 |
8-Φ22 |
|
150 (6") |
285 |
240 |
240 |
9.51 |
385 |
27 |
8-Φ23 |
8-Φ23 |
8-Φ22 |
|
200 (8") |
340 |
295 |
290 |
11.75 |
400 |
25 |
8-Φ23 |
12-Φ23 |
8-Φ22 |
